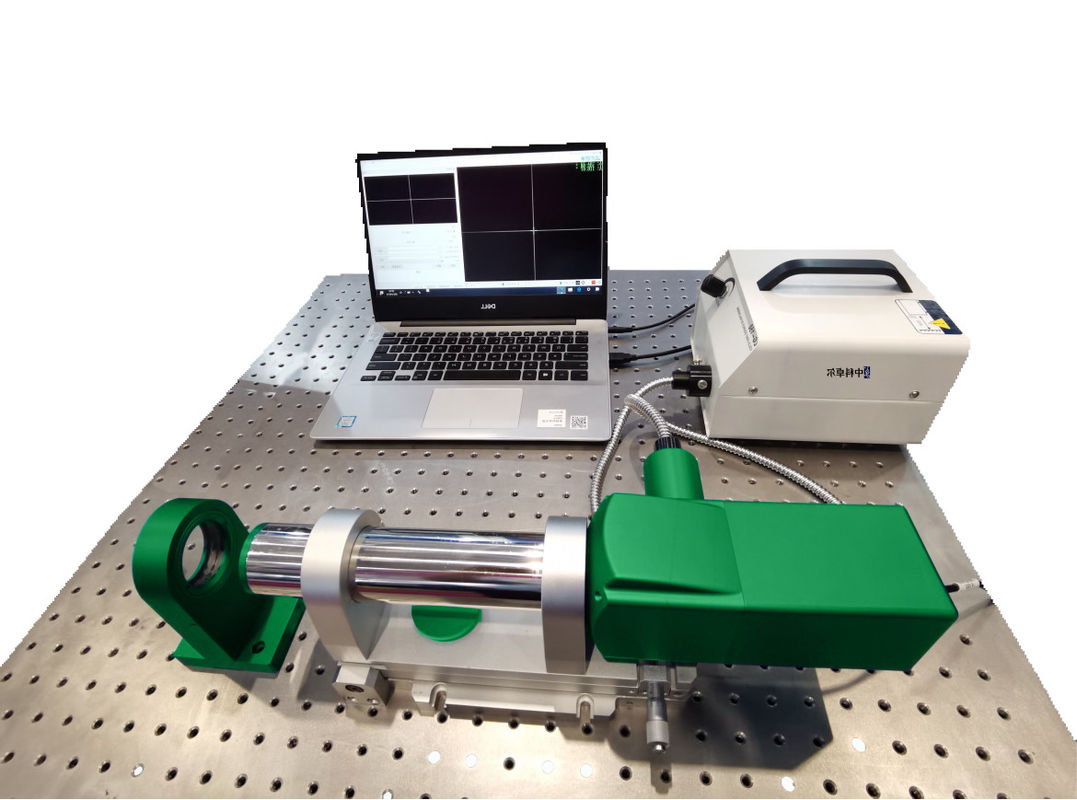

أوتوكوليماتور رقمي في المعالجة
منطقة التطبيق
إنها أداة قياس زاوية عالية الدقة وغير متصلة.تتضمن القياسات زاوية الحافة ،
خطأ زاوية المنشور المستطيل ، التسطيح ، العمودية ، استقامة سكة التوجيه ، إلخ. زاوية صغيرة
يمكن تحقيق القياس التلقائي في مجال معالجة آلة CNC لتحسين كفاءة الكشف.
مبدأ العمل
أولاً ، يمر الضوء عبر اللوحة الشبكية على المستوى البؤري للعدسة الموضوعية ، ثم يشكل ضوءًا موازيًا ؛
ثانيًا ، ينعكس الضوء المتوازي مرة أخرى بواسطة مرآة عمودية على المحور البصري ، ثم يمر
من خلال العدسة الموضوعية ويتوافق مع الخط القياسي ؛ثالثًا ، عندما تكون المرآة مائلة
بزاوية طفيفة a ، زاوية ميل شعاع الضوء المنعكس هي 2α.
سمات
| نموذج | DA40-3 |
|
فتحة واضحة |
Ф40 ملم |
| دقة |
20 ＂± 0.1＂ 600 ＂± 0.2 أوم |
| التكرار | 0.02 ＂ |
|
دقة |
0.002 ＂ |
| معدل الإطار | 30 هرتز |
| البعد البؤري | 300 ملم |
| ملاحظة: الإنتاج حسب الطلب متاح. | |
فوائد المنتج
→ عرض الصورة الحقيقية للبصريات في الوقت الحقيقي باستخدام كاميرا صناعية ؛
→ تصل دقة القياس إلى 1/20 باستخدام تقنية معالجة الصور بالبكسل الفرعي ؛
→ التعرف على أهداف بصرية متعددة (نقطة ، على شكل صليب ، شكل خط ، أنا على شكل) ؛
→ تصميم هيكل مستقر لضمان الاستقرار.
إيجابياتنا
نحن مصنع.
لقد قمنا بتنفيذ مشاريع كبيرة في العلوم والتكنولوجيا الوطنية الصينية.
لقد قمنا بتنفيذ مشاريع هندسة الليزر الصينية الوطنية.
عضو صينيالجمعية البصرية.
نائب مدير وحدةتقدم الليزر والإلكترونيات الضوئية.
عضو فيالصين تختبر تحالف التعاون الاستراتيجي.
الرد خلال 24 ساعة عمل.
شهادة الأيزو الخاصة بنا
أجزاء من براءات الاختراع لدينا
أجزاء من جوائزنا ومؤهلاتنا للبحث والتطوير
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
