ترسيب الطبقة الذرية ALD
التطبيقات
| التطبيقات | الغرض المحدد | نوع مادة ALD |
| أجهزة MEMS | حفر طبقة الحاجز | ال2ا3 |
| طبقة حامية | ال2ا3 | |
| طبقة مضادة للالتصاق | TiO2 | |
| طبقة مسعور | ال2ا3 | |
| طبقة الترابط | ال2ا3 | |
| طبقة مقاومة للاهتراء | ال2ا3، TiO2 | |
| طبقة مقاومة قصر الدائرة | ال2ا3 | |
| طبقة تبديد الشحنة | ZnO: آل | |
| شاشة مضيئة كهربائيا | طبقة مضيئة | ZnS: Mn / Er |
| طبقة التخميل | ال2ا3 | |
| مواد التخزين | المواد الفيروكهربائية | HfO2 |
| المواد البارامغناطيسية | Gd2ا3، إيه2ا3، Dy₂O₃ ، هو2ا3 | |
| اقتران غير مغناطيسي | Ru، Ir | |
| أقطاب كهربائية | المعادن الثمينة | |
| اقتران حثي (ICP) | طبقة عازلة عالية k بوابة | HfO2، TiO2، تا2ا5، ZrO |
| بطارية شمسية من السيليكون البلوري | التخميل السطحي | ال2ا3 |
| بطارية طبقة رقيقة من البيروفسكايت | طبقة عازلة | ZnxMnyO |
| طبقة موصلة شفافة | ZnO: آل | |
| تغليف ثلاثي الأبعاد | عبر السليكون فياس (TSVs) | النحاس ، رو ، تين |
| تطبيق مضيئة | طبقة التخميل OLED | ال2ا3 |
| مجسات | طبقة التخميل ، مواد حشو | ال2ا3، SiO2 |
| العلاج الطبي | مواد متوافقة حيوياً | ال2ا3، TiO2 |
| طبقة الحماية من التآكل | طبقة حماية السطح من التآكل | ال2ا3 |
| بطارية وقود | عامل حفاز | Pt ، Pd ، Rh |
| بطارية ليثيوم | طبقة حماية مادة القطب | ال2ا3 |
| القرص الصلب للقراءة / الكتابة الرأس | طبقة التخميل | ال2ا3 |
| طلاء زخرفي | فيلم ملون ، فيلم معدني | ال2ا3، TiO2 |
| طلاء مضاد للتلون | طلاء المعادن الثمينة المضادة للأكسدة | ال2ا3، TiO2 |
| أفلام بصرية | معامل انكسار عالي-منخفض |
MgF2، SiO2، ZnS ، TiO2، تا2ا5و ZrO2، HfO2 |
مبدأ العمل
ترسيب الطبقة الذرية (ALD) هو طريقة لترسيب المواد على سطح الركيزة في
شكلطبقة واحدة من طبقة الفيلم الذري.يشبه ترسب الطبقة الذرية الترسيب الكيميائي الشائع ،
ولكن في هذه العمليةمن ترسب الطبقة الذرية ، يكون التفاعل الكيميائي لطبقة جديدة من الفيلم الذري مباشرة
المرتبطة بالسابقطبقة ، بحيث تترسب طبقة واحدة فقط من الذرات في كل تفاعل بهذه الطريقة.
سمات

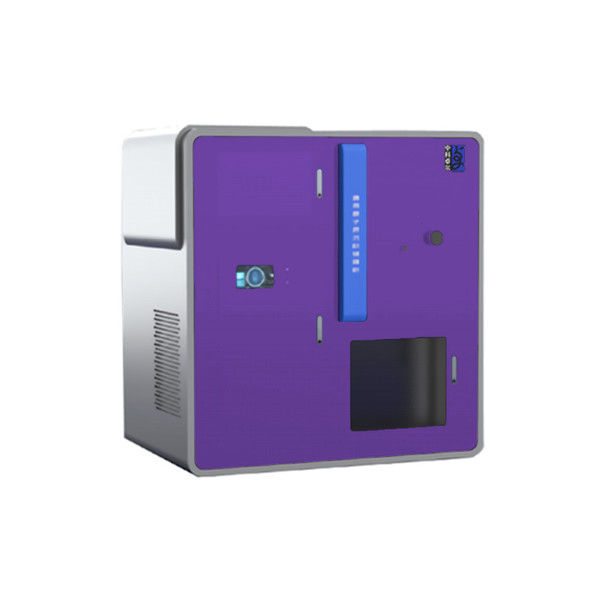

| نموذج | ALD1200-500 |
| نظام طلاء الفيلم | AL2ا3 ،TiO2 ،ZnO ، إلخ |
| نطاق درجة حرارة الطلاء | درجة حرارة طبيعية تصل إلى 500 درجة مئوية (قابلة للتخصيص) |
| طلاء حجم غرفة فراغ | القطر الداخلي: 1200 مم ، الارتفاع: 500 مم (قابل للتخصيص) |
| هيكل غرفة الفراغ | حسب متطلبات العميل |
| فراغ في الخلفية | <5 × 10-7mbar |
| سمك التغليف | ≥0.15 نانومتر |
| دقة التحكم في السماكة | ± 0.1 نانومتر |
| حجم الطلاء | 200 × 200 مم² / 400 × 400 مم² / 1200 × 1200 مم² ، إلخ |
| توحيد سمك الفيلم | ≤ ± 0.5٪ |
| السلائف والغاز الحامل |
ثلاثي ميثيل الألومنيوم ، رباعي كلوريد التيتانيوم ، ثنائي إيثيل الزنك ، ماء نقي ، النيتروجين ، إلخ (C₃H₉Al ، TiCl4 ، C₄HZn ، H2O ، N₂ ، إلخ.) |
| ملاحظة: الإنتاج حسب الطلب متاح. | |
عينات الطلاء
خطوات عملية
→ ضع الركيزة للطلاء في غرفة التفريغ ؛
← قم بتفريغ غرفة التفريغ في درجات حرارة عالية ومنخفضة ، وقم بتدوير الركيزة بشكل متزامن ؛
→ بدء الطلاء: يتم ملامسة الركيزة مع السلائف بالتسلسل وبدون تفاعل متزامن ؛
→ تطهيرها بغاز النيتروجين عالي النقاء بعد كل تفاعل ؛
← توقف عن تدوير الركيزة بعد أن تصل سماكة الفيلم إلى المستوى القياسي وتشغيل التطهير و
التبريداكتمل ، ثم أخرج الركيزة بعد استيفاء شروط كسر الفراغ.
